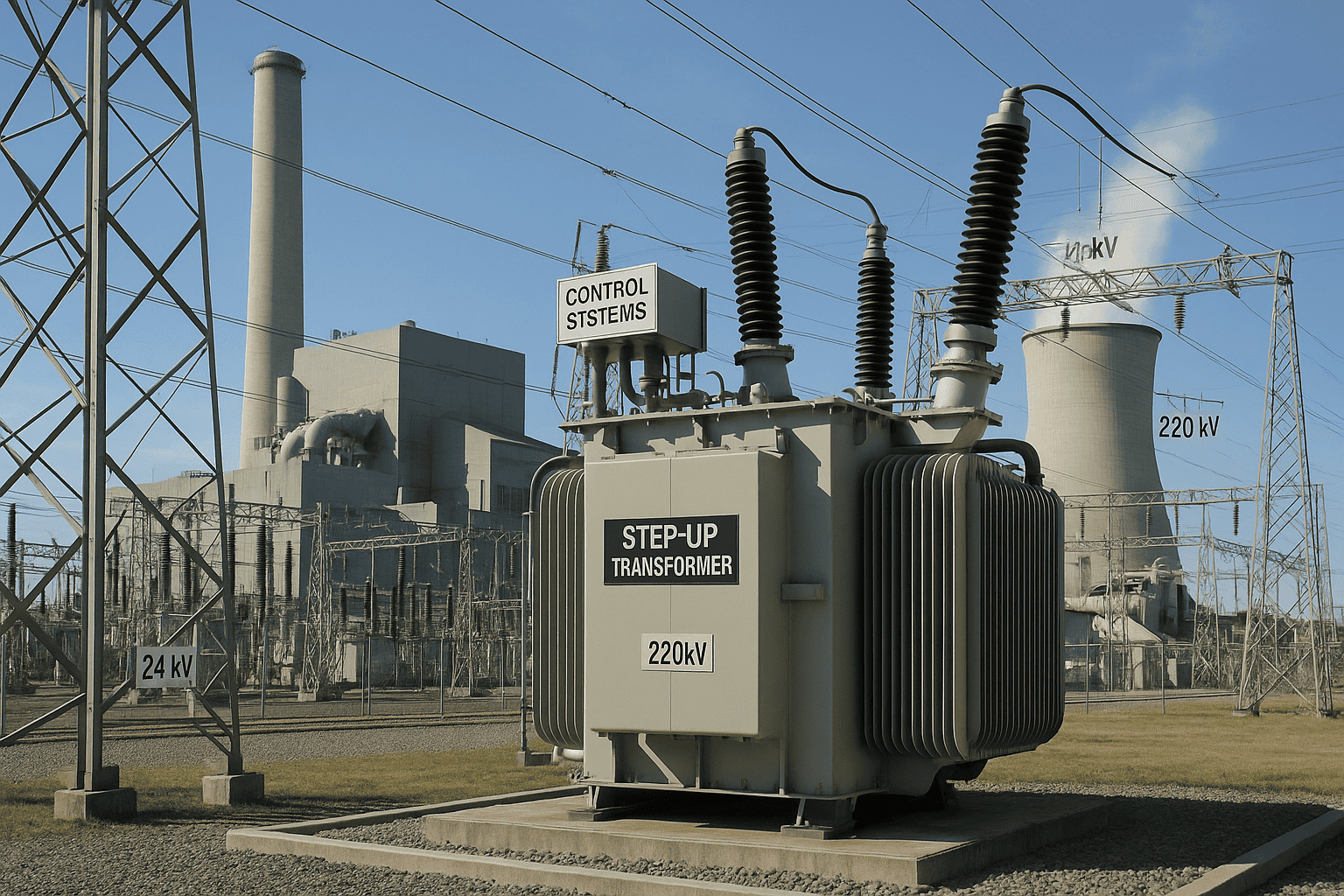

ধাপ-উপর বনাম ধাপ-ট্রান্সফরমারের দাম নিচে: বিস্তারিত তুলনা
Nov 14, 2025
একটি বার্তা রেখে যান
স্টেপ-আপ এবং স্টেপ-পাওয়ার ট্রান্সফরমারের মধ্যে পার্থক্য কী?
প্রতিটি বৈদ্যুতিক নেটওয়ার্কে - বিশাল জেনারেটিং স্টেশন থেকে গ্রিড পর্যন্ত আপনার ফ্যাক্টরি বা বাড়িতে খাওয়ানোর জন্য -স্টেপ-উপর এবং স্টেপ-ট্রান্সফরমারবিপরীত কিন্তু সমানভাবে গুরুত্বপূর্ণ ভূমিকা পালন করুন। প্রদত্ত অ্যাপ্লিকেশনের জন্য সঠিক ট্রান্সফরমার নির্বাচন করার সময় তাদের মধ্যে পার্থক্য বোঝা প্রকৌশলী, প্রকিউরমেন্ট পেশাদার এবং রক্ষণাবেক্ষণ দলের জন্য অত্যন্ত গুরুত্বপূর্ণ। ভুলভাবে নির্বাচন করা অদক্ষ অপারেশন, অতিরিক্ত গরম, ভোল্টেজের অস্থিরতা এবং জীবনচক্রের ব্যয় বৃদ্ধির কারণ হতে পারে।
সংক্ষেপে: একটি ধাপ-উপরের ট্রান্সফরমার নিম্ন থেকে উচ্চতর স্তরে ভোল্টেজ বাড়ায় (দক্ষ পাওয়ার ট্রান্সমিশনের জন্য), যখন একটি ধাপ-ডাউন ট্রান্সফরমার উচ্চতর থেকে নিম্ন স্তরে ভোল্টেজ হ্রাস করে (নিরাপদ বিতরণ এবং শেষ-ব্যবহারকারীর ব্যবহারের জন্য)।
1. মূল অপারেটিং নীতি
উভয় ধরনের ট্রান্সফরমার কাজ করেফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক আবেশের সূত্র, কোনো শারীরিক বৈদ্যুতিক সংযোগ ছাড়াই ইলেক্ট্রোম্যাগনেটিক কাপলিং - এর মাধ্যমে সার্কিটের মধ্যে শক্তি স্থানান্তর।
যাইহোক, দপ্রাথমিক এবং গৌণ উইন্ডিংগুলির মধ্যে মোড়ের অনুপাতএটি ভোল্টেজ উপরে বা নিচের ধাপে নির্ধারণ করে:
| টাইপ | বাঁক অনুপাত (N₂/N₁) | ফাংশন | উদাহরণ ভোল্টেজ রূপান্তর |
|---|---|---|---|
| ধাপ-উপর | > 1 | ভোল্টেজ বাড়ায় | 11 কেভি → 132 কেভি |
| ধাপ-নিচে | < 1 | ভোল্টেজ কমায় | 132 kV → 11 kV |
ধাপ-উপর ট্রান্সফরমারদীর্ঘ দূরত্বে কারেন্ট এবং ট্রান্সমিশন লস কমাতে ভোল্টেজের মাত্রা বাড়ায়।
স্টেপ-ট্রান্সফরমার ডাউনশিল্প ও গার্হস্থ্য ব্যবহারের জন্য নিরাপদ স্তরে নিম্ন ভোল্টেজ।
2. পাওয়ার গ্রিডে সাধারণ অ্যাপ্লিকেশন
প্রতিটি ট্রান্সফরমার টাইপ কোথায় স্থাপন করা হয়েছে তা বোঝার মধ্যে তাদের কার্যকারিতা স্পষ্ট করেপ্রজন্ম–প্রচার–বন্টনসিস্টেম
| পাওয়ার সিস্টেমের পর্যায় | ট্রান্সফরমার টাইপ | সাধারণ ভোল্টেজ রূপান্তর | মূল উদ্দেশ্য |
|---|---|---|---|
| প্রজন্ম | ধাপ-উপর | 11 কেভি → 132/220/400 কেভি | ট্রান্সমিশন কারেন্ট এবং ক্ষয়ক্ষতি হ্রাস করুন |
| সংক্রমণ | ধাপ-নিচে | 400 kV → 132/66 kV | আঞ্চলিকভাবে ক্ষমতা বন্টন করুন |
| বিতরণ | ধাপ-নিচে | 33/11 কেভি → 415/230 ভি | শিল্প এবং ভোক্তা লোড সরবরাহ |
সংক্ষেপে,স্টেপ-ট্রান্সফরমারশক্তি সরানমধ্যেগ্রিড, যখনস্টেপ-ট্রান্সফরমারএটা বিতরণআউটশেষ ব্যবহারকারীদের গ্রিডের।
3. নির্মাণ এবং নকশা পার্থক্য
যদিও ইলেক্ট্রোম্যাগনেটিক নীতিগুলি একই, নির্মাণের কারণে সামান্য পরিবর্তিত হয়ভোল্টেজ এবং নিরোধক প্রয়োজনীয়তা.
| কম্পোনেন্ট | ধাপ-উপর ট্রান্সফরমার | স্টেপ-ডাউন ট্রান্সফরমার |
|---|---|---|
| প্রাইমারি উইন্ডিং | কম-ভোল্টেজ, উচ্চ-কারেন্ট | উচ্চ-ভোল্টেজ, কম-কারেন্ট |
| সেকেন্ডারি উইন্ডিং | উচ্চ-ভোল্টেজ, কম-কারেন্ট | কম-ভোল্টেজ, উচ্চ-কারেন্ট |
| অন্তরণ | মাধ্যমিক দিকে ভারী | প্রাথমিক দিকে ভারী |
| কোর ডিজাইন | উচ্চ চৌম্বকীয় প্রবাহের জন্য অপ্টিমাইজ করা হয়েছে | তাপ ব্যবস্থাপনার জন্য অপ্টিমাইজ করা হয়েছে |
| অ্যাপ্লিকেশন | পাওয়ার স্টেশন, সোলার ফার্ম, উইন্ড প্ল্যান্ট | বিতরণ সাবস্টেশন, কারখানা, ভবন |
A স্টেপ-উপরের ট্রান্সফরমারউচ্চ প্ররোচিত ভোল্টেজ এবং নিরোধক চাপ হ্যান্ডেল করতে হবে, যেখানে কস্টেপ-ডাউন ট্রান্সফরমারউচ্চ লোড স্রোত এবং কুলিং দক্ষতার উপর দৃষ্টি নিবদ্ধ করে।
4. দক্ষতা এবং শক্তির ক্ষতি
উভয় প্রকার উচ্চ দক্ষতা অর্জন করে (সাধারণত98–99.5%) অনুযায়ী ডিজাইন এবং রক্ষণাবেক্ষণ করা হলেআইইসি 60076মান
যাইহোক, দক্ষতার উপর নির্ভর করে কিছুটা আলাদাপ্রোফাইল লোড করুনএবংঅপারেটিং ভোল্টেজ:
| ট্রান্সফরমার টাইপ | সাধারণ দক্ষতা পরিসীমা | প্রভাবশালী ক্ষতির ধরন |
|---|---|---|
| ধাপ-উপর | 99.0–99.6% | মূল ক্ষতি (স্থির) |
| ধাপ-নিচে | 98.5–99.2% | তামার ক্ষতি (লোড-নির্ভর) |
স্টেপ-উপ ইউনিটগুলি বেশিরভাগই ধ্রুবক লোড (জেনারেশন) এ কাজ করে, যখন স্টেপ-ডাউন ইউনিটগুলি লোডের ভিন্নতা অনুভব করে, যা কিছুটা ক্ষতি বাড়ায়।
5. খরচ এবং উপাদান ফ্যাক্টর
স্টেপ-ট্রান্সফরমার সাধারণত হয়বড়, ভারী এবং আরো ব্যয়বহুল, উচ্চ নিরোধক প্রয়োজনীয়তা এবং ভোল্টেজ রেটিং কারণে.
| ক্ষমতা | ধাপ-উপর (আনুমানিক খরচ USD) | ধাপ-নিচে (আনুমানিক খরচ USD) |
|---|---|---|
| 1 MVA, 11/66 kV | $35,000 – $50,000 | $25,000 – $35,000 |
| 10 MVA, 11/132 kV | $90,000 – $120,000 | $75,000 – $100,000 |
| 40 MVA, 33/220 kV | $250,000 – $400,000 | $220,000 – $320,000 |
উপাদান ব্যবহার (বিশেষ করে তামা, কোর ইস্পাত, এবং নিরোধক) দৃঢ়ভাবে খরচ প্রভাবিত করে।
6. রক্ষণাবেক্ষণ এবং নির্ভরযোগ্যতার কারণ
উভয় ধরনের ট্রান্সফরমারের জন্য একই রকম রক্ষণাবেক্ষণের রুটিন - তেল পরীক্ষা, ডিজিএ (দ্রবীভূত গ্যাস বিশ্লেষণ), নিরোধক প্রতিরোধ এবং তাপ পর্যবেক্ষণ প্রয়োজন।
যাইহোক, তাদের অপারেশনাল ঝুঁকি ভিন্ন:
ধাপ-উপর ট্রান্সফরমার:উচ্চ ভোল্টেজ চাপের কারণে নিরোধক ভাঙ্গন প্রবণ.
ধাপ-ট্রান্সফরমার নিচে:পরিবর্তনশীল চাহিদা থেকে অতিরিক্ত গরম বা ওভারলোডিংয়ের সম্মুখীন হওয়ার সম্ভাবনা বেশি।
| রক্ষণাবেক্ষণ টাস্ক | প্রস্তাবিত ব্যবধান | উদ্দেশ্য |
|---|---|---|
| তেল বিডিভি ও ময়েশ্চার টেস্ট | প্রতি 12 মাসে | অস্তরক শক্তি পরীক্ষা করুন |
| ডিজিএ বিশ্লেষণ | প্রতি 6-12 মাস | অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করুন |
| থার্মোগ্রাফিক স্ক্যান | প্রতি ৬ মাস অন্তর | হট স্পট চিহ্নিত করুন |
| চেঞ্জার সার্ভিসিং-এ ট্যাপ করুন | প্রতি 2-3 বছর | ভোল্টেজের স্থায়িত্ব নিশ্চিত করুন |
7. উদীয়মান প্রযুক্তি এবং দক্ষতার মান
নতুন অধীনেআইইসি 60076-20দক্ষতার শ্রেণীবিভাগ, উভয় ট্রান্সফরমার প্রকারের সাথে আপগ্রেড করা হচ্ছে:
নিরাকার ধাতব কোরকোন-লোড লস কমাতে।
উচ্চ-তাপমাত্রা এস্টার তেলভাল ঠান্ডা জন্য।
ডিজিটাল মনিটরিং সেন্সর(IoT-ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের জন্য ভিত্তিক)।
ইকো-ডিজাইনসঙ্গে সারিবদ্ধEU ইকো নির্দেশিকা 548/2014.
এই উন্নতিগুলি ইউটিলিটিগুলিকে আধুনিক হতে সাহায্য করেশক্তি দক্ষতা এবং পরিবেশগত সম্মতি লক্ষ্য, ট্রান্সফরমার প্রকার নির্বিশেষে।
8. বাস্তব-বিশ্বের উদাহরণ: সোলার পাওয়ার স্টেশন৷
A সৌর খামার33 কেভি গ্রিড আন্তঃসংযোগের সাথে সাধারণত উভয় প্রকার ব্যবহার করে:
A স্টেপ-উপরের ট্রান্সফরমারগ্রিড রপ্তানির জন্য বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট (690 V) 33 kV রূপান্তর করে।
A স্টেপ-ডাউন ট্রান্সফরমারস্থানীয় সাবস্টেশনে অভ্যন্তরীণ সরঞ্জামের জন্য গ্রিড ভোল্টেজ (33 kV) 415 V-এ কমিয়ে দেয়।
এইভাবে,উভয় প্রকার একসাথে কাজ করেএকই পাওয়ার সিস্টেমের মধ্যে পরিপূরক ভূমিকায়।
9. সংক্ষিপ্ত সারণী: ধাপ-উপর বনাম ধাপ-ডাউন ট্রান্সফরমার
| দৃষ্টিভঙ্গি | ধাপ-উপর ট্রান্সফরমার | স্টেপ-ডাউন ট্রান্সফরমার |
|---|---|---|
| ফাংশন | ভোল্টেজ বাড়ায় | ভোল্টেজ কমায় |
| ভোল্টেজ প্রবাহ | নিম্ন → উচ্চ | উচ্চ → নিম্ন |
| আবেদন | জেনারেশন এবং ট্রান্সমিশন | বিতরণ এবং শেষ ব্যবহার |
| প্রাথমিক দিক | কম ভোল্টেজ | উচ্চ ভোল্টেজ |
| সেকেন্ডারি সাইড | উচ্চ ভোল্টেজ | কম ভোল্টেজ |
| কর্মদক্ষতা | ধ্রুবক লোড এ সামান্য বেশী | লোড বৈচিত্র্যের কারণে সামান্য কম |
| খরচ | উচ্চতর (আরো নিরোধক) | নিম্ন |
| রক্ষণাবেক্ষণ ফোকাস | নিরোধক স্বাস্থ্য | লোড ব্যবস্থাপনা |
কিভাবে ডিজাইন এবং অ্যাপ্লিকেশন পাওয়ার ট্রান্সফরমার মূল্যকে প্রভাবিত করে?
ট্রান্সফরমার শিল্পে,মূল্য নির্ধারন কখনোই নির্বিচারে হয় না- এটি সরাসরি প্রতিফলিত করেনকশা জটিলতা, উদ্দেশ্য প্রয়োগ, উপাদান নির্বাচন, এবং কর্মক্ষম পরিবেশ. অনেক ক্রেতারা ভাবছেন কেন একই কেভিএ রেটিং সহ দুটি ট্রান্সফরমারের দামে এত পার্থক্য হতে পারে। উত্তরটি পৃষ্ঠের নীচে লুকানো প্রকৌশল এবং কাস্টমাইজেশনের মধ্যে রয়েছে।
একটি ট্রান্সফরমার একটি সাধারণ বন্ধ--শেল্ফ পণ্য নয়; এটা একটিঅত্যন্ত কাস্টমাইজড বৈদ্যুতিক সিস্টেমনির্দিষ্ট কর্মক্ষমতা, নিরাপত্তা, এবং পরিবেশগত প্রয়োজনীয়তার জন্য পরিকল্পিত.
নকশাকে প্রয়োগের সাথে মেলাতে ব্যর্থ হলে অতিরিক্ত উত্তাপ, শক্তির ক্ষয়, বা অকাল ব্যর্থতা হতে পারে - যার সবই দীর্ঘমেয়াদে বেশি খরচ হয়।
সংক্ষেপে: নকশা কনফিগারেশন এবং প্রয়োগের পরিবেশ হল প্রাথমিক কারণ যা ট্রান্সফরমার খরচ - নির্ধারণ করে যা মূল উপাদান, নিরোধক স্তর, শীতল পদ্ধতি এবং দক্ষতা শ্রেণীকে প্রভাবিত করে।
1. ডিজাইন কনফিগারেশন এবং এর খরচের প্রভাব
দনকশা কনফিগারেশন- সহ ভোল্টেজ ক্লাস, ফেজ টাইপ, ভেক্টর গ্রুপ, এবং কুলিং সিস্টেম - দামের উপর সবচেয়ে সরাসরি প্রভাব ফেলে।
| ডিজাইন প্যারামিটার | বৈকল্পিক | খরচের উপর প্রভাব | কারণ |
|---|---|---|---|
| ভোল্টেজ ক্লাস | 11 কেভি, 33 কেভি, 132 কেভি, 220 কেভি | ↑ ভোল্টেজ সহ | উচ্চতর নিরোধক এবং ছাড়পত্র প্রয়োজন |
| কুলিং টাইপ | ONAN, ONAF, OFAF, OFWF | ↑ জটিলতার সাথে | ফ্যান এবং পাম্প উপাদান যোগ করুন |
| মূল প্রকার | CRGO, নিরাকার, ঠান্ডা-ঘূর্ণিত সিলিকন ইস্পাত | ↑ কোর গ্রেড সহ | ভালো চৌম্বক দক্ষতার খরচ বেশি |
| ফেজ টাইপ | একক-ফেজ বনাম তিন-ফেজ | ↑ 3-পর্যায়ের জন্য | বড় কোর এবং windings |
| ফ্রিকোয়েন্সি | 50 Hz বা 60 Hz | নিরপেক্ষ | রপ্তানি না হলে ন্যূনতম প্রভাব |
উদাহরণস্বরূপ, ক10 MVA ONAN ট্রান্সফরমার33/11 কেভিতে খরচ হতে পারে$90,000–$110,000, যখন একই ইউনিট সঙ্গেONAF কুলিং(অনুরাগী যোগ) পৌঁছতে পারেন$120,000–$135,000, বর্ধিত তামা, ইস্পাত, এবং আনুষাঙ্গিক কারণে.
2. অ্যাপ্লিকেশন পরিবেশ এবং ইনস্টলেশন সাইট
বিভিন্ন জন্য পরিকল্পিত ট্রান্সফরমারঅ্যাপ্লিকেশন বা সাইটের শর্তবিভিন্ন যান্ত্রিক এবং তাপীয় বৈশিষ্ট্য প্রয়োজন, সরাসরি খরচ প্রভাবিত করে।
| আবেদনের ধরন | সাধারণ পরিবেশ | নকশা বৈশিষ্ট্য | খরচের প্রভাব |
|---|---|---|---|
| পাওয়ার জেনারেশন | পাওয়ার প্লান্ট সাবস্টেশন | উচ্চ-ভোল্টেজ নিরোধক, ধাপ-ফাংশন | উচ্চ |
| বিতরণ ইউটিলিটি | আউটডোর সাবস্টেশন | স্ট্যান্ডার্ড অন্তরণ, জারা সুরক্ষা | মাঝারি |
| ইন্ডাস্ট্রিয়াল | কারখানা বা উদ্ভিদ | শক্তিশালী যান্ত্রিক নকশা, কাস্টম ভোল্টেজ | মাঝারি-উচ্চ |
| নবায়নযোগ্য শক্তি | সৌর বা বায়ু খামার | কমপ্যাক্ট পদচিহ্ন, উচ্চ সুরেলা সহনশীলতা | উচ্চ |
| মেরিন/মাইনিং | উপকূলীয় বা ভূগর্ভস্থ | অ্যান্টি-ক্ষয়কারী আবরণ, কম্পন প্রতিরোধ | উচ্চ |
A মাইনিং-সাইট ট্রান্সফরমার, উদাহরণস্বরূপ, অন্তর্ভুক্ত হতে পারেবিশেষ ঘের, স্টেইনলেস স্টীল ট্যাংক, এবং উন্নত তেল সিল, একটি আদর্শ সাবস্টেশন মডেলের তুলনায় ভিত্তিমূল্যে 10-20% যোগ করে।
3. দক্ষতা এবং শক্তি ক্ষতি শ্রেণী
শক্তি দক্ষতা একটি মূল নকশা ফ্যাক্টর অধীনেIEC 60076-20 এবং EU ইকো ডিজাইন রেগুলেশন 548/2014.
উচ্চ দক্ষতার ট্রান্সফরমারগুলি জীবনচক্রের ক্ষয়ক্ষতি কমায় কিন্তু উচ্চতর উপকরণের কারণে অগ্রিম খরচ বাড়ায়।
| দক্ষতা ক্লাস | মূল উপাদান | না-লোড লস (কিলোওয়াট) | সাধারণ খরচ বৃদ্ধি |
|---|---|---|---|
| স্তর 1 | CRGO কোর | 9 | বেস |
| স্তর 2 | উচ্চ-গ্রেড CRGO | 7 | +10–12% |
| টায়ার 3 (ইকো) | নিরাকার কোর | 5 | +18–25% |
যদিও টিয়ার 3 ট্রান্সফরমারগুলি প্রাথমিকভাবে বেশি খরচ করে, তারা সংরক্ষণ করতে পারেবার্ষিক $4,000–$8,000প্রতি এমভিএ রেটিং - দীর্ঘমেয়াদী ROI প্রদানের মধ্যে শক্তি হ্রাস3-5 বছর.
4. নিরোধক এবং কুলিং সিস্টেম ডিজাইন
নিরোধক ব্যবস্থা (কঠিন, তেল, বা গ্যাস-ভিত্তিক) এবং কুলিং ক্লাস (ONAN, ONAF, OFAF, OFWF) কার্যক্ষমতা এবং খরচ উভয়ই নির্ধারণে প্রধান ভূমিকা পালন করে।
| কুলিং ক্লাস | সিস্টেমের বিবরণ | আপেক্ষিক খরচ | সাধারণ ব্যবহারের ক্ষেত্রে |
|---|---|---|---|
| ONAN | তেল প্রাকৃতিক বায়ু প্রাকৃতিক | ★ | বিতরণ ট্রান্সফরমার |
| ONAF | তেল প্রাকৃতিক এয়ার ফোর্সড | ★★ | শিল্প ও মাঝারি শক্তি |
| OFAF | তেল ফোর্সড এয়ার ফোর্সড | ★★★ | উচ্চ শক্তি বা উচ্চ পরিবেষ্টিত তাপমাত্রা |
| OFWF | তেল বাধ্যতামূলক জল বাধ্যতামূলক | ★★★★ | কমপ্যাক্ট বা সামুদ্রিক অ্যাপ্লিকেশন |
উদাহরণস্বরূপ, একটিOFAF-ঠান্ডা ট্রান্সফরমারপ্রয়োজন হতে পারেবাহ্যিক তাপ এক্সচেঞ্জার এবং পাম্প, ONAN প্রকারের তুলনায় 20-30% দ্বারা খরচ বৃদ্ধি।
5. উপাদানের গুণমান এবং উত্স
উপাদান নির্বাচন - বিশেষ করেতামা বনাম অ্যালুমিনিয়াম windings, কোর ইস্পাত গ্রেড, এবংঅন্তরক তেলের ধরন- খরচ এবং কর্মক্ষমতা উভয়কেই দৃঢ়ভাবে প্রভাবিত করে।
| উপাদান বিকল্প | কর্মক্ষমতা প্রভাব | আপেক্ষিক খরচ |
|---|---|---|
| কপার উইন্ডিংস | নিম্ন প্রতিরোধের, ভাল তাপ কর্মক্ষমতা | উচ্চ |
| অ্যালুমিনিয়াম উইন্ডিংস | হালকা, কম খরচ | 20-30% কম |
| CRGO স্টিল কোর | স্ট্যান্ডার্ড গ্রেড | বেস |
| নিরাকার কোর | কম ক্ষতি, ইকো-দক্ষ | +15–25% |
| খনিজ তেল | স্ট্যান্ডার্ড অস্তরক | বেস |
| প্রাকৃতিক এস্টার তেল | আগুন-নিরাপদ, বায়োডিগ্রেডেবল | +10–15% |
উদাহরণস্বরূপ, থেকে সুইচিংতামা থেকে অ্যালুমিনিয়াম windingsএকটি 5 MVA ট্রান্সফরমার সংরক্ষণ করতে পারেন$7,000–$12,000, যদিও সামান্য বেশি লোকসান এবং আয়ুষ্কাল কম খরচে.
6. মান এবং সার্টিফিকেশন প্রয়োজনীয়তা
আন্তর্জাতিক মান (IEC, IEEE, ANSI) এবং তৃতীয়-পক্ষের সার্টিফিকেশন (যেমন, KEMA, CESI, বা UL) এর সাথে সম্মতি ইঞ্জিনিয়ারিং, টেস্টিং এবং ডকুমেন্টেশন খরচ যোগ করে।
| স্ট্যান্ডার্ড / সার্টিফিকেশন | খরচের উপর প্রভাব | কারণ |
|---|---|---|
| আইইসি 60076 | বেস স্ট্যান্ডার্ড | রেফারেন্স ডিজাইন |
| IEEE C57 | +5–8% | মার্কিন নকশা সামঞ্জস্য |
| KEMA/CE সার্টিফিকেশন | +10–15% | তৃতীয়-পক্ষের প্রকার পরীক্ষা |
| সিসমিক/বিস্ফোরণ প্রমাণ | +10–20% | বিশেষ যান্ত্রিক নকশা |
নিয়ন্ত্রিত শিল্পে প্রকল্পগুলি - যেমনইউটিলিটি গ্রিড, অফশোর ইনস্টলেশন, বা পুনর্নবীকরণযোগ্য খামার- প্রায় সবসময় তৃতীয় পক্ষের পরীক্ষা যাচাইকরণের প্রয়োজন হয়, যা মোট খরচ বাড়ায় কিন্তু নির্ভরযোগ্যতা এবং সম্মতির নিশ্চয়তা দেয়।
7. কাস্টম ডিজাইন, আনুষাঙ্গিক, এবং মনিটরিং সিস্টেম
কাস্টমাইজেশন প্রায়ই ডিজিটাল সিস্টেম, SCADA নেটওয়ার্ক, বা অ-{0}}মানক ইনস্টলেশন অবস্থার সাথে একীকরণের জন্য প্রয়োজনীয়।
ঐচ্ছিক বৈশিষ্ট্য যা খরচ প্রভাবিত করে:
পরিবর্তনকারীদের আলতো চাপুন(ম্যানুয়াল বনাম। অন-লোড)
তাপমাত্রা সেন্সর এবং RTDs
অনলাইন ডিজিএ (দ্রবীভূত গ্যাস বিশ্লেষণ) মনিটর
Buchholz এবং চাপ ত্রাণ রিলে
রিমোট কন্ট্রোল ইন্টারফেস (IoT-প্রস্তুত)
এই ধরনের স্মার্ট মনিটরিং সিস্টেম যোগ করার ফলে অগ্রিম খরচ বেড়ে যেতে পারে10–18%, কিন্তু সক্ষম করেভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণযা অপরিকল্পিত বিভ্রাট হ্রাস করে এবং পরিষেবার জীবনকে প্রসারিত করে।
8. আবেদন-নির্দিষ্ট উদাহরণ
ক) ইউটিলিটি ট্রান্সমিশন ট্রান্সফরমার (132/33 kV, 40 MVA)
শীতল: OFAF
নিরোধক: উচ্চ-গ্রেড তেল, চাঙ্গা কাগজ
সার্টিফিকেশন: KEMA টাইপ পরীক্ষিত
খরচ:$380,000–$450,000
b) শিল্প বিতরণ ট্রান্সফরমার (33/11 kV, 10 MVA)
শীতল: ONAN
কপার উইন্ডিং, CRGO কোর
স্ট্যান্ডার্ড আইইসি ডিজাইন
খরচ:$95,000–$120,000
গ) সোলার স্টেপ-আপ ট্রান্সফরমার (690 V/33 kV, 5 MVA)
উচ্চ হারমোনিক ডিজাইন, কম-ক্ষতি নিরাকার কোর
ইকো নিরাপত্তার জন্য এস্টার তেল
ডিজিটাল মনিটরিং
খরচ:$130,000–$150,000
এই উদাহরণগুলি কীভাবে দেখায়অ্যাপ্লিকেশন এবং পরিবেশ নকশা এবং মূল্য উভয়ই নির্দেশ করে।
9. মালিকানার মোট খরচ (TCO) দৃষ্টিকোণ
সর্বনিম্ন ক্রয় মূল্য সর্বনিম্ন সমান হয় নাজীবনচক্র খরচ.
30 বছর ধরে, শক্তির ক্ষতি অতিক্রম করতে পারে3-5 বারএকটি ট্রান্সফরমার ক্রয় খরচ।
| ট্রান্সফরমার টাইপ | প্রাথমিক মূল্য (USD) | বার্ষিক ক্ষতি খরচ (USD) | 30-বছরের জীবনচক্র খরচ (USD) |
|---|---|---|---|
| স্ট্যান্ডার্ড ONAN কপার | $100,000 | $5,000 | $250,000 |
| উচ্চ-দক্ষতা স্তর 2 | $115,000 | $3,000 | $205,000 |
| নিরাকার কোর ইকো | $130,000 | $2,000 | $190,000 |
এইভাবে, উদ্দেশ্যপ্রণোদিত অ্যাপ্লিকেশনের জন্য একটি ভাল-পরিকল্পিত ট্রান্সফরমারে বিনিয়োগ করা মোট মালিকানার খরচ কমিয়ে-দীর্ঘমেয়াদী নির্ভরযোগ্যতা বাড়ায়।
কোন ট্রান্সফরমারের জন্য আরও ব্যয়বহুল উপকরণ বা উপাদান প্রয়োজন?
তুলনা করার সময়তেলে-নিমজ্জিতএবংশুকনো- প্রকারপাওয়ার ট্রান্সফরমার, সবচেয়ে গুরুত্বপূর্ণ খরচ-সম্পর্কিত প্রশ্নগুলির মধ্যে একটি হল:
"কোন প্রকার বেশি ব্যয়বহুল উপকরণ বা উপাদান ব্যবহার করে?"
উত্তর নির্ভর করেনকশা, নিরোধক সিস্টেম, এবং অ্যাপ্লিকেশন পরিবেশ- কিন্তু সাধারণভাবে,শুকনো-টাইপ ট্রান্সফরমারগুলির জন্য আরও ব্যয়বহুল উপকরণ এবং বিশেষ উপাদান প্রয়োজনক্ষমতার ইউনিট প্রতি।
কেন পরীক্ষা করা যাক.
1. উপাদান গঠন পার্থক্য
| কম্পোনেন্ট | তেল-নিমজ্জিত ট্রান্সফরমার | শুকনো-টাইপ ট্রান্সফরমার | আপেক্ষিক খরচের প্রভাব |
|---|---|---|---|
| কোর | CRGO বা নিরাকার ইস্পাত | CRGO বা নিরাকার ইস্পাত | ≈ সমান |
| উইন্ডিংস | তামা বা অ্যালুমিনিয়াম (তেলে নিমজ্জিত) | উচ্চ-গ্রেড কপার (এনক্যাপসুলেটেড বা কাস্ট) | ↑ উচ্চতর (শুষ্ক প্রকার) |
| নিরোধক সিস্টেম | খনিজ তেল বা এস্টার তেল | ইপোক্সি রজন বা নোমেক্স পেপার | ↑ উচ্চতর (শুষ্ক প্রকার) |
| কুলিং সিস্টেম | তেল সঞ্চালন (ONAN/ONAF) | বায়ু প্রাকৃতিক বা জোরপূর্বক বায়ুচলাচল | ↓ নিম্ন (তেল প্রকার) |
| ট্যাঙ্ক / ঘের | তেল সীল সঙ্গে ইস্পাত ট্যাংক | আবদ্ধ ঢালাই রজন হাউজিং | ↑ উচ্চতর (শুষ্ক প্রকার) |
| সুরক্ষা ডিভাইস | Buchholz, চাপ উপশম, তেল স্তর পরিমাপক | তাপমাত্রা সেন্সর, তাপীয় রিলে | ≈ সমান |
সারাংশ:
শুকনো-টাইপ ট্রান্সফরমার তেল দূর করে কিন্তু অবশ্যই ক্ষতিপূরণ দিতে হবেউচ্চ-গ্রেড রজন নিরোধক, তামা পরিবাহী, এবং তাপ{1}}প্রতিরোধী উপকরণ, যাউপাদান খরচ বাড়ানসমতুল্য তেল-নিমজ্জিত মডেলের তুলনায় 15-25%।
2. নিরোধক সিস্টেম খরচ এবং জটিলতা
তেল-নিমজ্জিত ট্রান্সফরমার:
ব্যবহার করেট্রান্সফরমার তেল(খনিজ বা এস্টার-ভিত্তিক) কুল্যান্ট এবং ডাইলেকট্রিক উভয় মাধ্যম হিসাবে।
তেল সরবরাহ করেস্ব-নিরাময় নিরোধকএবং সহজ তাপ অপচয়।
অন্তরক উপকরণ সহজ -ক্রাফ্ট পেপার, প্রেসবোর্ড এবং খনিজ তেল- সব অপেক্ষাকৃত কম-খরচ।
শুকনো-টাইপ ট্রান্সফরমার:
ব্যবহার করেকঠিন নিরোধকযেমনইপোক্সি রজন, সিলিকন রজন, বা নোমেক্স কাগজ, উচ্চ তাপীয় চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে।
রজন ঢালাই বা ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন (VPI) প্রক্রিয়ার প্রয়োজন হয়বিশেষ সরঞ্জাম এবং নিয়ন্ত্রিত নিরাময়, উত্পাদন খরচ বৃদ্ধি.
💡 ফলাফল:
দএকা নিরোধক সিস্টেমএকটি শুকনো- ধরনের ট্রান্সফরমার যোগ করতে পারে10–20%অনুরূপ রেটিং-এর একটি তেল-নিমজ্জিত ইউনিটের তুলনায় মোট উপাদানের খরচ বেশি।
3. উইন্ডিং এবং কন্ডাক্টর উপাদান
শুকনো-টাইপ ট্রান্সফরমারতাপ তৈরি করতে মোটা তামার কন্ডাক্টরের প্রয়োজন হয় কারণ বায়ু শীতল করা তেলের তুলনায় কম কার্যকর।
তেল-নিমজ্জিত ট্রান্সফরমারভাল শীতল থেকে উপকৃত হয় এবং ছোট কন্ডাকটর ক্রস-বিভাগ ব্যবহার করতে পারে।
| ট্রান্সফরমার টাইপ | সাধারণ উইন্ডিং উপাদান | আপেক্ষিক কপার ব্যবহার | খরচ প্রভাব |
|---|---|---|---|
| তেল-নিমজ্জিত | তামা বা অ্যালুমিনিয়াম | 100% বেসলাইন | - |
| শুকনো-প্রকার | শুধুমাত্র উচ্চ-বিশুদ্ধতা তামা | 110–130% | ↑ +10–১৫% উপাদান খরচ |
কারণঅ্যালুমিনিয়ামশুষ্ক-টাইপ ডিজাইনে খুব কমই ব্যবহার করা হয় (দরিদ্র যান্ত্রিক দৃঢ়তা এবং রজন আনুগত্যের কারণে), তামা - একটি আরও ব্যয়বহুল ধাতু - প্রাধান্য পায়।
4. ঘের এবং যান্ত্রিক নকশা
তেল-নিমজ্জিত ট্রান্সফরমারএকটি মধ্যে আবদ্ধ হয়সিল করা ইস্পাত ট্যাঙ্কতেল দিয়ে ভরা, যা প্রাকৃতিকভাবে শীতল এবং সুরক্ষা প্রদান করে।
শুকনো-টাইপ ট্রান্সফরমারপ্রয়োজনআগুন-প্রতিরোধী, ধূলিকণা-প্রমাণ, এবং আর্দ্রতা-প্রুফ ঘের, বিশেষ করে বহিরঙ্গন বা শিল্প অ্যাপ্লিকেশন.
সাধারণত শুকনো- প্রকারের ঘেরের মধ্যে রয়েছে:
IP23/IP44 রেটেড হাউজিংধুলো এবং স্প্ল্যাশ সুরক্ষার জন্য
স্টেইনলেস স্টীল বা অ্যালুমিনিয়াম ফ্রেমজারা প্রতিরোধের জন্য
বায়ুচলাচল নালীজোর করে বায়ু শীতল করার জন্য
💡 এই ঘের যোগ8–12%একটি প্রমিত তেল ট্যাংকের তুলনায় খরচ.
5. কুলিং সিস্টেমের প্রয়োজনীয়তা
| কুলিং পদ্ধতি | তেল-নিমজ্জিত প্রকার | শুকনো-প্রকার | খরচ তুলনা |
|---|---|---|---|
| প্রাকৃতিক শীতলকরণ (ONAN/AN) | তেল সঞ্চালন, দক্ষ | বায়ু প্রাকৃতিক, কম দক্ষ | ↓ তেল ধরনের জন্য নিম্ন |
| ফোর্সড কুলিং (ONAF/AF) | ফ্যান + রেডিয়েটার | পাখা + বায়ু নালী | ≈ অনুরূপ |
| উন্নত কুলিং | তেল পাম্প, তাপ এক্সচেঞ্জার | উচ্চ-গতির ব্লোয়ার | ↑ শুষ্ক প্রকারের জন্য উচ্চতর (বড় রেটিংয়ে) |
কারণ তেল আছেউচ্চ তাপ স্থানান্তর দক্ষতা, তেল-নিমজ্জিত ইউনিটকম বাহ্যিক শীতল জিনিসপত্র প্রয়োজন, খরচ সঞ্চয়.
6. উত্পাদন এবং প্রক্রিয়াকরণ খরচ
শুকনো-টাইপ ট্রান্সফরমারের চাহিদাউচ্চ-নির্ভুল ভ্যাকুয়াম প্রক্রিয়াএবংরজন ঢালাই সরঞ্জাম, যা পরিচালনা এবং রক্ষণাবেক্ষণের জন্য আরও ব্যয়বহুল।
তেল-নিমজ্জিত ট্রান্সফরমার, বিপরীতে, ব্যবহার করুনস্ট্যান্ডার্ড ট্যাংক ঢালাই, তেল ভর্তি, এবং শুকানো- আরো প্রতিষ্ঠিত এবং কম ব্যয়বহুল উৎপাদন প্রক্রিয়া।
| উত্পাদন পর্যায় | তেল-নিমজ্জিত | শুকনো-প্রকার | খরচের প্রভাব |
|---|---|---|---|
| মূল সমাবেশ | স্ট্যান্ডার্ড | স্ট্যান্ডার্ড | সমান |
| কয়েল ম্যানুফ্যাকচারিং | তেল-নিমজ্জিত গর্ভধারণ | রেজিন ঢালাই / ভিপিআই | ↑ উচ্চতর (শুষ্ক প্রকার) |
| ট্যাঙ্কিং | সাধারণ ইস্পাত ট্যাঙ্ক | আগুন-প্রতিরোধী ঘের | ↑ উচ্চতর (শুষ্ক প্রকার) |
| টেস্টিং | স্ট্যান্ডার্ড আইইসি পরীক্ষা | তাপীয় এবং আংশিক স্রাব পরীক্ষা | ↑ উচ্চতর (শুষ্ক প্রকার) |
গড়ে,শুকনো-টাইপ ট্রান্সফরমার উৎপাদন খরচ 20-30% বেশিএকই ক্ষমতার তেল-নিমজ্জিত মডেলের চেয়ে।
7. যখন তেল-নিমজ্জিত হয় তখন আরও ব্যয়বহুল হয়ে যায়
যদিও শুষ্ক প্রকারগুলি সাধারণত ছোট এবং মাঝারি ধারণক্ষমতার জন্য ব্যয়বহুল হয়, তেল-নিমজ্জিত ট্রান্সফরমার হয়ে যায়আরো ব্যয়বহুলএখুব উচ্চ রেটিং(30-50 MVA বা 220 kV এর উপরে), কারণ:
বড় তেল ভলিউম এবং ট্যাংক আকার
ভারী-ডিউটি রেডিয়েটর এবং পাম্প
কঠোর পরীক্ষা এবং সার্টিফিকেশন (যেমন, 220 kV এ টাইপ টেস্ট)
তাই:
5 MVA এর নিচে→ শুকনো-টাইপ বেশি দামি
5-30 MVA→ তেল-নিমজ্জিত আরও লাভজনক
50 MVA এর উপরে→ তেল-নিমজ্জিত খরচ স্কেলের কারণে দ্রুত বৃদ্ধি পায়
8. উদাহরণ খরচ তুলনা
| ট্রান্সফরমার টাইপ | ক্ষমতা | ভোল্টেজ ক্লাস | প্রায় খরচ (USD) | আপেক্ষিক খরচ সূচক |
|---|---|---|---|---|
| তেল-নিমজ্জিত (ONAN) | 2000 কেভিএ | 33/0.4 কেভি | $25,000 – $30,000 | 1.00 |
| শুকনো-প্রকার (ভিপিআই) | 2000 কেভিএ | 33/0.4 কেভি | $35,000 – $40,000 | 1.30 |
| তেল-নিমজ্জিত (ONAF) | 10 MVA | 33/11 কেভি | $95,000 – $120,000 | 1.00 |
| শুষ্ক- প্রকার (ঢালাই রজন) | 10 MVA | 33/11 কেভি | $130,000 – $150,000 | 1.25 |
👉 ফলাফল:শুকনো-টাইপ ট্রান্সফরমার সাধারণত খরচ হয়25-35% বেশিউপাদান ও উৎপাদনের পার্থক্যের কারণে তেলের-সমৃদ্ধ ক্ষমতার নিমজ্জিত।
কীভাবে দক্ষতা এবং কুলিং সিস্টেমগুলি পাওয়ার ট্রান্সফরমারগুলির সামগ্রিক খরচকে প্রভাবিত করে?
ক্রয় বা ডিজাইন করার সময় কপাওয়ার ট্রান্সফরমার, দুটি সবচেয়ে গুরুত্বপূর্ণ কারণ উভয়কে প্রভাবিত করেপ্রাথমিক এবং দীর্ঘ-মেয়াদী খরচহয়দক্ষতাএবংকুলিং সিস্টেম ডিজাইন. যদিও বেশিরভাগ ক্রেতারা অগ্রিম মূল্যের উপর ফোকাস করেন, বাস্তব-বিশ্বের কর্মক্ষম অর্থনীতি অনেক বেশি নির্ভর করেএকটি ট্রান্সফরমার কত দক্ষতার সাথে শক্তি রূপান্তর করেএবংএটি কতটা ভালো তাপ পরিচালনা করে. একটি দুর্বল দক্ষতা রেটিং বা একটি কম আকারের কুলিং সিস্টেম হতে পারেঅত্যধিক শক্তি ক্ষতি, উচ্চ জীবনচক্র খরচ, এবং সংক্ষিপ্ত সেবা জীবন- কয়েক দশকের অপারেশনে একটি ব্যয়বহুল ভুল।
মোটকথা, ট্রান্সফরমারের কার্যকারিতা তাপ হিসাবে কত শক্তির অপচয় হয় তা নির্ধারণ করে, যখন কুলিং সিস্টেম নির্ধারণ করে যে তাপ কতটা কার্যকরভাবে পরিচালিত হয়। উভয়ই সরাসরি মালিকানার মোট খরচকে প্রভাবিত করে, শুধু ক্রয় মূল্য নয়।
1. ট্রান্সফরমার দক্ষতা: নীরব খরচ ড্রাইভার
প্রতিটি পাওয়ার ট্রান্সফরমার অপারেশন চলাকালীন শক্তির একটি ছোট অংশ হারায়। এই ক্ষতিগুলি - প্রতি ঘণ্টায় সামান্য হলেও - ট্রান্সফরমারের জীবনকাল জুড়ে, 24/7 ক্রমাগত ঘটে।
| ক্ষতির ধরন | বর্ণনা | খরচের উপর প্রভাব |
|---|---|---|
| মূল (কোন{{0}লোড) ক্ষতি | ইস্পাত কোরের চুম্বকীয়করণের কারণে যখনই ট্রান্সফরমারটি সক্রিয় হয় তখন ঘটে। | ধ্রুবক শক্তি খরচ, এমনকি শূন্য লোড এ. |
| তামার (লোড) ক্ষতি | কারেন্ট প্রবাহিত হলে উইন্ডিংয়ে প্রতিরোধের কারণে ঘটে। | লোড সঙ্গে বৃদ্ধি; অধিক তামা ক্ষতি কমায় কিন্তু উপাদান খরচ যোগ করে. |
অধীনে সাধারণ দক্ষতাআইইসি 60076মান
| ট্রান্সফরমার ক্লাস | দক্ষতা পরিসীমা |
|---|---|
| বিতরণ (2.5 MVA এর কম বা সমান) | 98.0–99.2% |
| মাঝারি শক্তি (2.5-30 MVA) | 99.0–99.5% |
| বড় শক্তি (100 MVA এর চেয়ে বড় বা সমান) | 99.5–99.7% |
এমনকি ছোট দক্ষতার উন্নতিও নাটকীয়ভাবে দীর্ঘ-অর্থনীতিকে প্রভাবিত করে।
উদাহরণ:
একটি 10 এমভিএ ট্রান্সফরমার ক্রমাগত কাজ করার জন্য:
99.2% দক্ষতা → 80 কিলোওয়াট লোকসান
99.5% দক্ষতা → 50 কিলোওয়াট লোকসান
এই30 কিলোওয়াট পার্থক্যসমানপ্রতি বছর 262,800 kWh, সম্পর্কে সঞ্চয়বার্ষিক $26,000$0.10/kWh-এ।
25 বছর ধরে, যে>$600,000 সংরক্ষণ করা হয়েছে, উচ্চতর-দক্ষতাসম্পন্ন উপকরণের জন্য যেকোন অতিরিক্ত ক্রয় খরচের চেয়ে অনেক বেশি।
2. কিভাবে উচ্চতর দক্ষতা প্রাথমিক খরচ বাড়ায় কিন্তু জীবনচক্র খরচ কমায়
| দক্ষতা স্তর | প্রাথমিক খরচ | অপারেটিং খরচ (25 বছর) | মোট জীবনচক্র খরচ |
|---|---|---|---|
| স্ট্যান্ডার্ড (98.8%) | $100,000 | $85,000 | $185,000 |
| উচ্চ দক্ষতা (99.3%) | $110,000 | $60,000 | $170,000 |
| প্রিমিয়াম (99.5%) | $118,000 | $45,000 | $163,000 |
উচ্চতর দক্ষতা প্রয়োজনভাল চৌম্বক ইস্পাত, পুরু তামা কন্ডাক্টর, এবং সুনির্দিষ্ট ঘুর জ্যামিতি, যা সব বৃদ্ধিপ্রাথমিক মূল্য 10-20%.
তবে,অপারেটিং খরচ উল্লেখযোগ্যভাবে কমে যায়, নেতৃস্থানীয়কম মোট মালিকানা খরচ.
3. খরচ এবং কর্মক্ষমতা কুলিং সিস্টেমের ভূমিকা
ক্ষতির প্রতিটি ওয়াট তাপে পরিণত হয়। কুলিং সিস্টেম নির্ধারণ করে যে এই তাপটি কার্যকরভাবে সরানো হয়েছে কিনা - সরাসরি জীবনকাল এবং নির্ভরযোগ্যতাকে প্রভাবিত করে৷
| কুলিং ক্লাস (IEC 60076-2) | মাঝারি | বর্ণনা | আপেক্ষিক খরচ | সাধারণ রেটিং সীমা |
|---|---|---|---|---|
| ONAN | তেল প্রাকৃতিক, বায়ু প্রাকৃতিক | নিষ্ক্রিয় তেল এবং বায়ু পরিচলন | 1.0× | 10 MVA পর্যন্ত |
| ONAF | তেল প্রাকৃতিক, এয়ার ফোর্সড | রেডিয়েটার + ফ্যান | +15–25% | 10-60 MVA |
| OFAF | তেল ফোর্সড, এয়ার ফোর্সড | তেল পাম্প + পাখা | +30–45% | 60-150 MVA |
| OFWF | তেল ফোর্সড, ওয়াটার ফোর্সড | তেল-ওয়াটার হিট এক্সচেঞ্জার | +50–70% | বিশেষায়িত, যেমন সামুদ্রিক/পারমাণবিক |
| এএন/এএফ | এয়ার ন্যাচারাল / এয়ার ফোর্সড (শুষ্ক-প্রকার) | পাখা-ঠান্ডা নিরোধক | +10–20% | 5 MVA এর কম বা সমান |
প্রতিটি আপগ্রেড স্তর যোগ করেআরো সহায়ক উপাদান- রেডিয়েটার, পাম্প, ফ্যান, হিট এক্সচেঞ্জার, সেন্সর - যা বাড়ায়মূলধন এবং রক্ষণাবেক্ষণ খরচ, কিন্তু এছাড়াওলোড হ্যান্ডলিং এবং দক্ষতা স্থায়িত্ব উন্নত.
4. দক্ষতা-কুলিং পারস্পরিক নির্ভরতা
শীতলকরণ এবং কার্যকারিতা গভীরভাবে আন্তঃসংযুক্ত।
কম ক্ষতি কম তাপ উৎপন্ন করে, শীতল করার চাহিদা হ্রাস করে; বিপরীতভাবে, উচ্চতর কুলিং সক্ষম করেনিম্ন তাপমাত্রা বৃদ্ধি, পরিবাহিতা এবং দক্ষতা উন্নতি.
| ডিজাইন তাপমাত্রা বৃদ্ধি | কুলিং টাইপ | আপেক্ষিক খরচ | দক্ষতা লাভ | প্রত্যাশিত পরিষেবা জীবন |
|---|---|---|---|---|
| 65 ডিগ্রী | ওএনএএন/এএন | বেস | - | 25 বছর |
| 55 ডিগ্রী | ওএনএএফ/এএফ | +10–15% | +0.2–0.3% | 30-35 বছর |
| 45 ডিগ্রী | OFAF/OFWF | +20–25% | +0.4–0.5% | 40+ বছর |
প্রতিটি10 ডিগ্রি তাপমাত্রা হ্রাসপারেডবল নিরোধক জীবনকালঅনুযায়ীআরহেনিয়াসের তাপীয় বার্ধক্য আইন.
এইভাবে, ভাল শীতলতা শুধুমাত্র কার্যকারিতাই বাড়ায় না বরং পরিষেবার আয়ু বাড়ায় - প্রতিস্থাপনের ফ্রিকোয়েন্সি হ্রাস করে।
5. কুলিং সিস্টেম উপাদান এবং রক্ষণাবেক্ষণ খরচ
| কুলিং মিডিয়াম | তাপ অপচয় দক্ষতা | রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি | উপাদান খরচ সূচক | নিরাপত্তা/পরিবেশ |
|---|---|---|---|---|
| খনিজ তেল | 100% | মাঝারি | 1.0 | মাঝারি অগ্নি ঝুঁকি |
| প্রাকৃতিক এস্টার তেল | 95% | কম | 1.2 | বায়োডিগ্রেডেবল, অগ্নি-নিরাপদ |
| বায়ু (শুকনো প্রকার) | 60% | কম | 1.3 | নিরাপদ, অ{0}}দাহনীয় |
| জল (জোর করে) | 120% | উচ্চ | 1.4 | চমৎকার কুলিং, জটিল সিস্টেম |
তেল ভিত্তিক সিস্টেম অফার-খরচ প্রতি ডলার সেরা শীতল, যখন এস্টার এবং এয়ার সিস্টেমগুলি উচ্চ উপাদান খরচে নিরাপত্তা এবং পরিবেশগত কর্মক্ষমতা উন্নত করে।
6. বাস্তব খরচ প্রভাব উদাহরণ
একটি 20 MVA, 132/33 kV ট্রান্সফরমারের জন্য:
| ডিজাইন বিকল্প | কুলিং টাইপ | কর্মদক্ষতা | প্রাথমিক খরচ (USD) | বার্ষিক শক্তি ক্ষতি (kWh) | 25 বছরের খরচ (USD) |
|---|---|---|---|---|---|
| স্ট্যান্ডার্ড | ONAN | 99.1% | $280,000 | 600,000 | $850,000 |
| উন্নত | ONAF | 99.3% | $310,000 | 420,000 | $790,000 |
| প্রিমিয়াম | OFAF | 99.5% | $340,000 | 300,000 | $760,000 |
শীতল করার দক্ষতা যত বেশি হবে, মোট শক্তি খরচ তত কম হবেপ্রাথমিক বিনিয়োগ 20% পর্যন্ত বেড়েছে.
রক্ষণাবেক্ষণ এবং নির্ভরযোগ্যতা প্রভাব
| কুলিং টাইপ | রক্ষণাবেক্ষণ কার্যক্রম | ব্যবধান | নির্ভরযোগ্যতার উপর প্রভাব |
|---|---|---|---|
| ONAN | তেলের নমুনা, ডিজিএ | 12 মাস | ভাল |
| ONAF | ফ্যান সার্ভিসিং + ডিজিএ | 6-12 মাস | খুব ভালো |
| OFAF/OFWF | পাম্প এবং ফিল্টার পরিষ্কার | 6 মাস | চমৎকার |
| শুষ্ক প্রকার (AF) | ফ্যান চেক, তাপ রিলে | 12 মাস | ভাল (অভ্যন্তরীণ ব্যবহার) |
সঠিক শীতলতা হ্রাস পায়হট-স্পটের তাপমাত্রা, নিরোধক ফাটল, স্লাজ গঠন, এবং অকাল ব্যর্থতা রোধ করে - সরাসরি সঞ্চয় করেঅপরিকল্পিত ডাউনটাইম এবং মেরামতের খরচ.
8. ভবিষ্যত দক্ষতা এবং কুলিং উদ্ভাবন
আধুনিক ট্রান্সফরমার ডিজাইনগুলি স্মার্ট কুলিং এবং উন্নত উপকরণগুলিকে একীভূত করে:
নিরাকার ধাতব কোরলোড লস না-60-70% কম করুন।
স্মার্ট কুলিং ফ্যানলোড এবং তাপমাত্রার উপর ভিত্তি করে গতি সামঞ্জস্য করুন।
প্রাকৃতিক এস্টার তরলশক্তিশালী তাপীয় স্থিতিশীলতার সাথে ইকো-নিরাপত্তাকে একত্রিত করুন।
ডিজিটাল তাপমাত্রা সেন্সরভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের জন্য হট স্পটগুলি পর্যবেক্ষণ করুন।
হাইব্রিড ONAN/ONAF ডিজাইনকম শক্তি ব্যবহারের সাথে লোড-প্রতিক্রিয়াশীল কর্মক্ষমতা অফার করে।
যেমন অগ্রগতি সঙ্গে সারিবদ্ধEU Ecodesign 548/2014এবংআইইসি 60076-20শক্তি দক্ষতা নির্দেশাবলী।
9. সারাংশ: দক্ষতা এবং শীতল বনাম খরচ প্রভাব
| দৃষ্টিভঙ্গি | কম-কস্ট ডিজাইন (ONAN) | উচ্চ-দক্ষতা কুলিং (ONAF/OFAF) | জীবনচক্র প্রভাব |
|---|---|---|---|
| প্রাথমিক মূল্য | নিম্ন | +10–30% | ↑ বিনিয়োগ |
| অপারেটিং লস | উচ্চতর | অনেক নিচে | ↓ শক্তি খরচ |
| কুলিং জটিলতা | সরল | রেডিয়েটার, ফ্যান, পাম্প | ↑ রক্ষণাবেক্ষণ নিয়ন্ত্রণ |
| জীবনকাল | 25 বছর | 35-40 বছর | ↑ স্থায়িত্ব |
| মোট মালিকানা খরচ | উচ্চতর | নিম্ন | ↑ দীর্ঘ-মেয়াদী সঞ্চয় |
পাওয়ার ট্রান্সফরমারে বিভিন্ন ভোল্টেজ লেভেলের জন্য সাধারণ মূল্যের রেঞ্জগুলি কী কী?
ইউটিলিটি, ইপিসি ঠিকাদার এবং শিল্প ক্রেতাদের জন্য, কীভাবে বোঝা যায়ভোল্টেজ লেভেল ট্রান্সফরমারের দামকে প্রভাবিত করেনতুন ইনস্টলেশন বা প্রতিস্থাপনের জন্য বাজেট করার সময় গুরুত্বপূর্ণ। অনেক প্রকিউরমেন্ট ম্যানেজার আশ্চর্য হয়েছেন যে ভোল্টেজ - এর সাথে রৈখিকভাবে খরচ বাড়ে না, বরং তা নিরোধক, নকশা এবং পরীক্ষার প্রয়োজনীয়তার জটিলতার কারণে দ্রুতগতিতে বৃদ্ধি পায়। ভুল ভোল্টেজ রেটিং নির্বাচন ফলাফল হতে পারেঅত্যধিক খরচ, দীর্ঘ ডেলিভারি সময়, বা সম্মতি ঝুঁকি, যখন সঠিক নির্বাচন নিশ্চিত করে কসুষম খরচ-কর্মক্ষমতা অনুপাতগ্রিড চাহিদার সাথে সারিবদ্ধ।
সারমর্মে, ট্রান্সফরমারের দাম প্রাথমিকভাবে ভোল্টেজ লেভেল, ইনসুলেশন প্রয়োজনীয়তা এবং MVA ক্ষমতা - শুধুমাত্র ভৌত আকারের উপর নির্ভর করে। উচ্চ-ভোল্টেজ ইউনিটের (১৩২ কেভির চেয়ে বড় বা সমান) উন্নত উপকরণ, বড় ছাড়পত্র এবং আরও কঠোর পরীক্ষার প্রয়োজন হয়, ড্রাইভিং খরচ কম-ভোল্টেজ ট্রান্সফরমারের তুলনায় প্রতি কেভিএ 2-4 গুণ বেশি।
নিম্নলিখিত অনুচ্ছেদগুলি ভোল্টেজ ক্লাস জুড়ে পাওয়ার ট্রান্সফরমারের দামের রেঞ্জের তুলনা করার সময় প্রকিউরমেন্ট দল, প্রকৌশলী এবং প্রকল্প পরিকল্পনাকারীদের জ্ঞাত সিদ্ধান্ত নিতে সাহায্য করার জন্য একটি গভীর প্রযুক্তিগত এবং অর্থনৈতিক বিশ্লেষণ প্রদান করে।
1. ভোল্টেজ লেভেল এবং কস্ট স্ট্রাকচারের মধ্যে সম্পর্ক
একটি পাওয়ার ট্রান্সফরমারের দাম ভোল্টেজের সাথে বৃদ্ধি পায় কারণ উচ্চ রেটিং চাহিদা:
ঘন নিরোধক স্তর (তেল, কাগজ, বা রজন)
বৃহত্তর ক্রিপেজ দূরত্ব এবং যান্ত্রিক শক্তি
উচ্চ প্রবাহের ঘনত্বে ক্ষতি নিয়ন্ত্রণের জন্য উন্নত মূল নকশা
আরও পরিশীলিত বুশিং, ট্যাপ চেঞ্জার এবং কুলিং সিস্টেম
উচ্চতর অস্তরক পরীক্ষা ভোল্টেজ এবং কঠোর IEC 60076 সম্মতি
নীচের টেবিলটি সংক্ষিপ্ত করেপ্রধান প্রযুক্তিগত খরচ ড্রাইভারভোল্টেজ স্তর দ্বারা।
| ভোল্টেজ ক্লাস (kV) | মূল প্রযুক্তিগত প্রয়োজনীয়তা | আপেক্ষিক উপাদান এবং পরীক্ষার খরচ সূচক |
|---|---|---|
| 11 kV এর কম বা সমান (বন্টন) | সহজ নিরোধক, স্ট্যান্ডার্ড তামা windings | 1.0 |
| 33 kV (সাব-ট্রান্সমিশন) | বড় কোর, তেল বা শুকনো কুলিং | 1.5 |
| 66 কেভি (আঞ্চলিক গ্রিড) | উন্নত অস্তরক নিরোধক, ট্যাপ চেঞ্জার | 2.2 |
| 132 কেভি (ট্রান্সমিশন) | উচ্চ অস্তরক শক্তি, নির্ভুল সমাবেশ | 3.0 |
| 220 kV (উচ্চ ট্রান্সমিশন) | তেল-নিমজ্জিত, উন্নত কুলিং এবং টেস্টিং | 4.0 |
| 400 kV+ (EHV/UHV) | মাল্টিলেয়ার ইনসুলেশন, বিশেষ ইস্পাত, ব্যাপক পরীক্ষা | 6.0+ |
2. ভোল্টেজ লেভেল এবং ক্যাপাসিটি অনুসারে সাধারণ মূল্যের রেঞ্জ
নীচে একটি সাধারণ বিশ্বব্যাপী বাজারের রেফারেন্স রয়েছেতেল-নিমজ্জিত পাওয়ার ট্রান্সফরমার(এশিয়া, ইউরোপ এবং মধ্যপ্রাচ্য থেকে 2025 শিল্প তথ্যের উপর ভিত্তি করে)। ব্র্যান্ড, কর্মদক্ষতার শ্রেণী এবং উৎপত্তি দেশ অনুসারে দাম পরিবর্তিত হয়।
| ভোল্টেজ লেভেল | সাধারণ ক্ষমতা (MVA) | গড় মূল্য পরিসীমা (USD) | প্রতি kVA (USD) মূল্য |
|---|---|---|---|
| 6.6 – 11 kV (লো ভোল্টেজ) | 0.5 - 2.5 MVA | $8,000 – $45,000 | 9 – 18 |
| 22 - 33 kV (মাঝারি ভোল্টেজ) | 2.5 – 10 MVA | $40,000 – $120,000 | 8 – 15 |
| 66 kV (সাব-ট্রান্সমিশন) | 10 - 30 MVA | $120,000 – $350,000 | 10 – 14 |
| 110 - 132 কেভি (ট্রান্সমিশন) | 20 - 60 MVA | $300,000 – $850,000 | 12 – 18 |
| 220 kV (উচ্চ ট্রান্সমিশন) | 40 - 150 MVA | $800,000 - $2.5 মিলিয়ন | 14 – 20 |
| 400 kV (অতিরিক্ত উচ্চ ভোল্টেজ) | 100 – 300 MVA | $2.5 - $6 মিলিয়ন | 18 – 25 |
| 765 kV (UHV) | 250 - 800 MVA | $6 - $15 মিলিয়ন | 25 – 35 |
দ্রষ্টব্য:উপরের দামের জন্যতিন-ফেজ, তেল-নিমজ্জিত, ONAN/ONAF-কুলড ইউনিটস্ট্যান্ডার্ড দক্ষতা সহ (IEC 60076 অনুগত)।
শুকনো-টাইপ বা ইকো{1}}বান্ধব ডিজাইনসাধারণত যোগ করুন15–30%খরচ.
3. কেন উচ্চ ভোল্টেজে খরচ অসমতলভাবে বৃদ্ধি পায়
ঊর্ধ্বগামী 66 কেভি থেকে প্রাথমিক খরচ লাফের কারণেবৈদ্যুতিক নিরোধক জটিলতাএবংপরীক্ষার মান.
| ভোল্টেজ পরিসীমা | প্রধান খরচ অবদানকারী | IEC টেস্ট ভোল্টেজ (kV) | দামের উপর প্রভাব |
|---|---|---|---|
| 11-33 কেভি | কোর এবং তামা উপকরণ | 28–70 | নাবালক |
| 66–132 কেভি | অন্তরণ, তেল ভলিউম, bushings | 170–325 | পরিমিত |
| 220-400 kV | মাঠ পরীক্ষা, আংশিক স্রাব, তেল শীতল | 460–950 | উচ্চ |
| 500-765 কেভি | কারখানা এবং সাইট টাইপ পরীক্ষা, পরিবহন সরবরাহ | >1200 | খুব উচ্চ |
ভোল্টেজ ক্লাসের প্রতিটি ধাপ গুণিত হয়নিরোধক বেধ, ক্লিয়ারেন্স দূরত্ব, এবংপরীক্ষার সময়কাল, এর দ্বারাশ্রম এবং কারখানার সময় বৃদ্ধি.
4. ভোল্টেজ লেভেল দ্বারা কুলিং এবং লস ক্লাস অ্যাডজাস্টমেন্ট
উচ্চ-ভোল্টেজ ট্রান্সফরমার প্রায়ই উন্নত প্রয়োজন হয়কুলিং সিস্টেম (ONAF, OFAF, OFWF)নিরাপদ তাপমাত্রা বৃদ্ধির সীমা বজায় রাখতে। এই সিস্টেম যোগ10–40%লোড প্রোফাইলের উপর নির্ভর করে মোট মূল্যে।
| ভোল্টেজ লেভেল | সাধারণ কুলিং টাইপ | প্রায় খরচের প্রভাব |
|---|---|---|
| 33 kV এর কম বা সমান | ONAN (তেল প্রাকৃতিক, বায়ু প্রাকৃতিক) | বেস |
| 66–132 কেভি | ONAF (তেল প্রাকৃতিক, বিমান বাহিনী) | +15% |
| 220-400 kV | OFAF (তেল ও বিমান বাহিনী) | +25–35% |
| 500 kV এর চেয়ে বড় বা সমান | OFWF (তেল ও জল বাধ্যতামূলক) | +40–50% |
উপরন্তু, ট্রান্সফরমার মিটিংEU টিয়ার 2 বা DOE 2021 দক্ষতার মানসাধারণত খরচ5-12% বেশিকিন্তু দীর্ঘ-শক্তির ক্ষতি উল্লেখযোগ্যভাবে হ্রাস করুন।
5. আঞ্চলিক মূল্যের তারতম্য
| অঞ্চল | সাধারণ মূল্যের পার্থক্য (বনাম বৈশ্বিক গড়) | মূল প্রভাব |
|---|---|---|
| এশিয়া (চীন, ভারত, ভিয়েতনাম) | −10 – 20% | নিম্ন শ্রম, শক্তিশালী উত্পাদন ক্ষমতা |
| ইউরোপ (জার্মানি, পোল্যান্ড, ইতালি) | +10 – 25% | উচ্চ উপাদান, শক্তি, এবং সম্মতি খরচ |
| মধ্যপ্রাচ্য ও আফ্রিকা | ±10% | আমদানি শুল্ক, লজিস্টিক জটিলতা |
| উত্তর আমেরিকা (মার্কিন যুক্তরাষ্ট্র, কানাডা) | +15 – 30% | DOE সম্মতি, গার্হস্থ্য সোর্সিং প্রয়োজনীয়তা |
মালবাহী, প্যাকেজিং, এবং সাইট ইনস্টলেশন আরেকটি যোগ করতে পারে3–8%প্রকল্পের দূরত্ব এবং ট্রান্সফরমার ওজনের উপর নির্ভর করে (যা 400 কেভি ইউনিটের জন্য 200 টন অতিক্রম করতে পারে)।
6. দীর্ঘ-মেয়াদী অর্থনৈতিক বিবেচনা
যদিও কম-ভোল্টেজ ইউনিটের ROI পিরিয়ড কম থাকে, উচ্চ-ভোল্টেজ ট্রান্সফরমারগুলিকে মূল্যায়ন করতে হবেমোট জীবনচক্র খরচঅগ্রিম মূল্যের পরিবর্তে।
| ভোল্টেজ লেভেল | আনুমানিক পরিষেবা জীবন (বছর) | সাধারণ ROI সময়কাল | দক্ষতার প্রয়োজন |
|---|---|---|---|
| 11-33 কেভি | 20–25 | 5–7 | মাঝারি |
| 66–132 কেভি | 25–35 | 8–10 | উচ্চ |
| 220-400 kV | 30–40+ | 10–12 | প্রিমিয়াম |
ইউটিলিটিগুলি প্রায়শই উচ্চ ভোল্টেজ খরচের মাধ্যমে ন্যায্যতা দেয়সংক্রমণ ক্ষতি হ্রাসএবংবর্ধিত গ্রিড নির্ভরযোগ্যতা, যা ফলনকম খরচ প্রতি বিতরণ kWhসময়ের সাথে সাথে
7. একটি 132 kV 40 MVA ট্রান্সফরমারের জন্য খরচ ব্রেকডাউন উদাহরণ
| কম্পোনেন্ট | প্রায় মোট খরচের ভাগ |
|---|---|
| কোর এবং উইন্ডিংস | 35% |
| ট্যাংক এবং কুলিং | 20% |
| অন্তরণ এবং Bushings | 15% |
| চেঞ্জারে ট্যাপ করুন | 10% |
| পরীক্ষা এবং মান নিয়ন্ত্রণ | 8% |
| লজিস্টিক এবং প্যাকেজিং | 5% |
| বিবিধ আনুষাঙ্গিক | 7% |
এমনকি একই ভোল্টেজ লেভেলে যেমন ফ্যাক্টরউপাদান নির্বাচন (CRGO বনাম নিরাকার ইস্পাত)এবংদক্ষতা গ্রেড (টায়ার 1/টায়ার 2)মূল্য পার্থক্য কারণ20% পর্যন্ত.
8. সারাংশ সারণী: মূল্য এবং কর্মক্ষমতা ওভারভিউ
| ভোল্টেজ ক্লাস | সাধারণ ক্ষমতা | প্রায় খরচ (USD) | কুলিং টাইপ | সাধারণ অ্যাপ্লিকেশন |
|---|---|---|---|---|
| 11 কেভি | 1 এমভিএ | $10,000 – $20,000 | ONAN | বিতরণ নেটওয়ার্ক |
| 33 কেভি | 5 MVA | $40,000 – $90,000 | ONAN/ONAF | সাবস্টেশন, কারখানা |
| 66 কেভি | 20 MVA | $150,000 – $250,000 | ONAF | আঞ্চলিক পাওয়ার স্টেশন |
| 132 কেভি | 40 MVA | $350,000 – $700,000 | ONAF | ট্রান্সমিশন ইন্টারফেস |
| 220 কেভি | 100 MVA | $1 - 2 মিলিয়ন | OFAF | জাতীয় গ্রিড প্রকল্প |
| 400 কেভি | 250 MVA | $3 - 5 মিলিয়ন | OFWF | দীর্ঘ-দূরত্বের সংক্রমণ |
| 765 কেভি | 500 MVA+ | $8 - 15 মিলিয়ন | OFWF | UHV আন্তঃসংযোগ ব্যবস্থা |
ট্রান্সফরমারের ধরন নির্বাচন করার সময় ক্রেতারা কীভাবে খরচ অপ্টিমাইজ করতে পারে?
একটি বৈদ্যুতিক সাবস্টেশন, শিল্প সম্প্রসারণ, বা পুনর্নবীকরণযোগ্য একীকরণ প্রকল্পের পরিকল্পনা করার সময়, ক্রেতারা সবচেয়ে চ্যালেঞ্জিং সিদ্ধান্তগুলির একটির মুখোমুখি হন:পারফরম্যান্স বা নিরাপত্তার সাথে আপস না করে কীভাবে একটি ট্রান্সফরমার প্রকার নির্বাচন করবেন যা খরচ কম করে. দরিদ্র নির্বাচন বাড়েবড় আকারের সরঞ্জাম, উচ্চ শক্তির ক্ষতি এবং রক্ষণাবেক্ষণের ব্যয় বৃদ্ধি, যখন সঠিক পছন্দ কমাতে পারেমোট মালিকানা খরচ 30% পর্যন্ত.
মোটকথা, ট্রান্সফরমার খরচ অপ্টিমাইজ করা শুধুমাত্র সস্তার ইউনিট কেনার জন্য নয় - এটি সঠিক ধরন, নকশা এবং কনফিগারেশন নির্বাচন করা যা অপারেটিং অবস্থা, লোড চাহিদা এবং জীবনচক্র অর্থনীতির সাথে সর্বোত্তমভাবে সামঞ্জস্যপূর্ণ।
নিচের-গভীর বিশ্লেষণে, আমরা প্রযুক্তিগত এবং অর্থনৈতিক নীতিগুলি অন্বেষণ করি যা ট্রান্সফরমার প্রকার নির্বাচন নির্ধারণ করে, তুলনা করেতেল-নিমজ্জিত বনাম শুকনো-প্রকার, মান বনাম কাস্টমাইজড, এবংদক্ষতা বনাম অগ্রিম বিনিয়োগক্রেতাদের সত্যিকারের খরচ-কার্যকর সিদ্ধান্ত নিতে সাহায্য করার জন্য পরিস্থিতি -।
1. সঠিক ধরন চয়ন করতে অ্যাপ্লিকেশন এবং পরিবেশ সনাক্ত করুন
দআবেদন পরিবেশট্রান্সফরমার টাইপ নির্বাচনের প্রথম এবং সবচেয়ে নির্ধারক ফ্যাক্টর।
| অ্যাপ্লিকেশন দৃশ্যকল্প | প্রস্তাবিত ট্রান্সফরমার প্রকার | যুক্তি | খরচের প্রভাব |
|---|---|---|---|
| অন্দর/বাণিজ্যিক ভবন | শুকনো- প্রকার (কাস্ট রেজিন / ভিপিআই) | আগুন-নিরাপদ, কম রক্ষণাবেক্ষণ | +10–২৫% বেশি প্রাথমিক খরচ |
| আউটডোর / ইউটিলিটি সাবস্টেশন | তেল-নিমজ্জিত (ONAN/ONAF) | উচ্চ দক্ষতা, kVA প্রতি সস্তা | −15-30% কম খরচ |
| নবায়নযোগ্য শক্তি (সৌর/বায়ু) | তেল-নিমজ্জিত / প্যাড-মাউন্ট করা | তাপমাত্রার ওঠানামা সহ্য করে | পরিমিত |
| সামুদ্রিক / ভূগর্ভস্থ / টানেল | শুকনো-টাইপ বা এস্টার-ভরা | আগুন-প্রতিরোধী, কমপ্যাক্ট | +20–35% |
| ভারী শিল্প (ইস্পাত, সিমেন্ট) | তেল-নিমজ্জিত | ওভারলোড এবং ধুলো পরিচালনা করে | খরচ-দক্ষ দীর্ঘ-মেয়াদী |
শুকনো-টাইপ ট্রান্সফরমারের দাম বেশি কিন্তু অফারউচ্চতর অগ্নি নিরাপত্তা এবং ন্যূনতম পরিবেশগত ঝুঁকি, গৃহমধ্যস্থ বা ঘনবসতিপূর্ণ ইনস্টলেশনের জন্য তাদের আদর্শ করে তোলে।
তেল-নিমজ্জিত ইউনিট, বিপরীতে, হয়আরও দক্ষ (99.6% পর্যন্ত), লোড শিখর পরিচালনায় ভাল, এবং উল্লেখযোগ্যভাবেMVA প্রতি সস্তা, কিন্তু প্রয়োজনতেল ধারণ, অগ্নি সুরক্ষা, এবং নিয়মিত রক্ষণাবেক্ষণ.
2. প্রোফাইল লোড করার জন্য সামর্থ্যের সাথে মিল করুন – অতিরিক্ত{1}}সাইজ করা এড়িয়ে চলুন
ট্রান্সফরমার সংগ্রহের একটি সাধারণ ভুলঅতিরিক্ত নির্দিষ্ট করার ক্ষমতা"ভবিষ্যত সম্প্রসারণের জন্য।" এটি উভয়ই বৃদ্ধি করেপ্রাথমিক বিনিয়োগ এবং কোন-লোড লস.
| লোড ফ্যাক্টর (%) | ট্রান্সফরমার ব্যবহার | খরচ দক্ষতার উপর প্রভাব |
|---|---|---|
| 40–60% | আন্ডারসাইজড | অতিরিক্ত উত্তাপ, আয়ু কমে যায় |
| 70–80% | সর্বোত্তম | সর্বোত্তম খরচ-দক্ষতা ব্যালেন্স |
| 90–100% | সম্পূর্ণরূপে ব্যবহার করা হয় | উচ্চ তামার ক্ষতি, দ্রুত বার্ধক্য |
সেরা অর্থনীতির জন্য, রেট করা ক্ষমতার সাথে সারিবদ্ধ হওয়া উচিতগড় লোড ফ্যাক্টর 70-80%প্রত্যাশিত অপারেশন।
উদাহরণ:
নির্বাচন করা a5 MVA ট্রান্সফরমারএকটি 3.5 MVA স্থির লোডের জন্য একটি 6 MVA ইউনিটের তুলনায় কম জীবনচক্র খরচ দেয় যা 90% সময় আন্ডারলোডেড কাজ করবে।
3. জীবনের তুলনা করুন-সাইকেল খরচ, শুধু ক্রয় মূল্য নয়
ট্রান্সফরমার হয়দীর্ঘ-সম্পদ25-40 বছরের জীবনকাল সহ। প্রাথমিক মূল্য শুধুমাত্র প্রতিনিধিত্ব করেমোট জীবনচক্র খরচের 15-20%, যখনশক্তির ক্ষতি 70-80% জন্য দায়ী.
| খরচ উপাদান | মোট জীবনচক্র খরচের ভাগ |
|---|---|
| ক্রয় এবং পরিবহন | 15% |
| ইনস্টলেশন এবং কমিশনিং | 5% |
| শক্তির ক্ষতি (25 বছরের বেশি) | 65% |
| রক্ষণাবেক্ষণ | 10% |
| ডিকমিশনিং | 5% |
উচ্চ-দক্ষতা ট্রান্সফরমার (IEC টায়ার 2, DOE 2021) খরচ5-10% বেশিকিন্তু সংরক্ষণ করুনহাজার হাজার ডলারতাদের জীবনের উপর শক্তিতে।
4. কুলিং ক্লাস এবং এর খরচের প্রভাব বুঝুন
কুলিং ডিজাইন উভয়কেই সরাসরি প্রভাবিত করেমূল্য এবং দক্ষতা.
| কুলিং টাইপ | বর্ণনা | আপেক্ষিক খরচ সূচক | সাধারণ ক্ষমতা পরিসীমা (MVA) |
|---|---|---|---|
| ONAN (তেল প্রাকৃতিক, বায়ু প্রাকৃতিক) | প্যাসিভ পরিচলন | 1.0 | 10 এর কম বা সমান |
| ONAF (তেল প্রাকৃতিক, বিমান বাহিনী) | ফ্যান শীতল সাহায্য | 1.15 | 10–60 |
| OFAF (তেল ও বিমান বাহিনী) | পাম্প + ফ্যান | 1.3 | 60–150 |
| OFWF (তেল ও জল বাধ্যতামূলক) | জল তাপ এক্সচেঞ্জার | 1.5 | 150 এর চেয়ে বড় বা সমান |
| AN / AF (শুষ্ক-প্রকার) | এয়ার ন্যাচারাল/এয়ার ফোর্সড | 1.1 | 5 এর কম বা সমান |
ক্রেতাদের নির্বাচন করা উচিতসহজতম কুলিং সিস্টেমযে লোড এবং পরিবেষ্টিত শর্ত পূরণ করে. জটিল শীতলকরণ (যেমন, OFAF/OFWF) খরচ, রক্ষণাবেক্ষণ এবং বিদ্যুৎ খরচ বাড়ায়।
5. স্ট্যান্ডার্ডাইজেশন এবং মডুলার ডিজাইন খরচ কমায়
কাস্টম-নির্মিত নকশা কখনও কখনও প্রয়োজনীয়, কিন্তুপ্রমিত কনফিগারেশন(সাধারণ ভোল্টেজ অনুপাত, ট্যাপ রেঞ্জ এবং আনুষাঙ্গিক) উল্লেখযোগ্যভাবে কাটা:
ইঞ্জিনিয়ারিং এবং পরীক্ষার সময়
খুচরা যন্ত্রাংশ খরচ
সীসা সময় 30-40%
| ডিজাইনের ধরন | কাস্টম স্তর | সাধারণ সীসা সময় | আপেক্ষিক মূল্য |
|---|---|---|---|
| স্ট্যান্ডার্ড IEC/ANSI মডেল | ন্যূনতম | 10-14 সপ্তাহ | বেস |
| পরিবর্তিত মান | মাঝারি | 14-18 সপ্তাহ | +10% |
| সম্পূর্ণ কাস্টম | উচ্চ | 18-26 সপ্তাহ | +20–30% |
অতএব,একটি IEC-প্রমিত ভোল্টেজ অনুপাত নির্বাচন করা (যেমন, 33/11 kV বা 132/33 kV)স্কেল অর্থনীতির কারণে দ্রুত ডেলিভারি এবং ভাল মূল্য প্রদান করে।
6. দীর্ঘ-মেয়াদী মূল্যের জন্য উপাদান নির্বাচন অপ্টিমাইজ করুন
ট্রান্সফরমার সামগ্রী - বিশেষ করেমূল ইস্পাত এবং পরিবাহী ধাতু- হল মূল খরচ চালক।
| উপাদান বিকল্প | প্রাথমিক খরচ | কর্মদক্ষতা | সেরা ব্যবহারের ক্ষেত্রে |
|---|---|---|---|
| সিআরজিও স্টিল + কপার উইন্ডিংস | মাঝারি | উচ্চ | সাধারণ-উদ্দেশ্য তেল-নিমজ্জিত |
| নিরাকার ইস্পাত + তামা | +10–15% | খুব উচ্চ | শক্তি-দক্ষ ইউটিলিটি |
| অ্যালুমিনিয়াম উইন্ডিংস | −10–20% | মাঝারি | বাজেট-সংবেদনশীল ইনস্টলেশন |
| হাইব্রিড কিউ/আল ডিজাইন | পরিমিত | সুষম | খরচ-পারফরম্যান্স প্রকল্প |
নির্বাচন করছেঅ্যালুমিনিয়াম বা হাইব্রিড উইন্ডিংগ্রহণযোগ্য কর্মক্ষমতা বজায় রেখে প্রাথমিক মূল্য কমাতে পারে - অ- গুরুত্বপূর্ণ অ্যাপ্লিকেশন বা ছোট অপারেটিং ঘন্টার জন্য উপযুক্ত।
7. আঞ্চলিক উত্পাদন এবং লজিস্টিক অপ্টিমাইজেশান
থেকে সংগ্রহআঞ্চলিক নির্মাতারাসংরক্ষণ করতে পারেন10–25%মাধ্যমে:
কম শিপিং এবং হ্যান্ডলিং খরচ
স্থানীয় গ্রিড কোডের সাথে সরলীকৃত সম্মতি
শুল্ক এবং বীমা ফি হ্রাস করা হয়েছে
| অঞ্চল | গড় খরচের পার্থক্য বনাম গ্লোবাল প্রাইস | সাধারণ ডেলিভারি সময়কাল |
|---|---|---|
| এশিয়া (চীন, ভারত) | −10–25% | 12-16 সপ্তাহ |
| ইউরোপ | +10–20% | 14-20 সপ্তাহ |
| উত্তর আমেরিকা | +15–30% | 16-22 সপ্তাহ |
প্রকল্প সাইটের কাছাকাছি কৌশলগত সোর্সিংও কমিয়ে দেয়পরিবহনের সময় ক্ষতির ঝুঁকি - especially for units >100 টন।
8. স্মার্ট আনুষাঙ্গিক এবং ঐচ্ছিক বৈশিষ্ট্য: বুদ্ধিমানের সাথে চয়ন করুন
আধুনিক ট্রান্সফরমার একত্রিত করতে পারেনIoT পর্যবেক্ষণ, OLTC অটোমেশন, এবং ডিজিটাল সেন্সর, প্রতিটি প্রকল্পের জন্য সমস্ত প্রয়োজনীয় নয়।
| ঐচ্ছিক বৈশিষ্ট্য | সাধারণত যোগ করা খরচ | সুবিধা |
|---|---|---|
| OLTC (চালু-লোড ট্যাপ চেঞ্জার) | +10–15% | ওঠানামা গ্রিড ভোল্টেজ জন্য |
| ডিজিটাল তাপমাত্রা সেন্সর | +3–5% | ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ |
| দ্রবীভূত গ্যাস বিশ্লেষণ (DGA) | +8–10% | অনলাইন ত্রুটি পর্যবেক্ষণ |
| SCADA ইন্টিগ্রেশন | +5–7% | কেন্দ্রীভূত নিয়ন্ত্রণ |
| স্মার্ট কুলিং ফ্যান | +2–3% | অভিযোজিত দক্ষতা |
শুধুমাত্র যে বৈশিষ্ট্য অন্তর্ভুক্তসরাসরি অপারেশনাল নির্ভরযোগ্যতা সমর্থন করে- "সুন্দর-এর জন্য-অ্যাড-অন নেই৷
9. কেস স্টাডি: 33/11 kV 10 MVA ট্রান্সফরমার নির্বাচন অপ্টিমাইজেশান
| অপশন | টাইপ | প্রাথমিক খরচ (USD) | লোকসান (কিলোওয়াট) | 25-বছরের শক্তি খরচ @ $0.1/kWh | মোট জীবন খরচ (USD) |
|---|---|---|---|---|---|
| মৌলিক তেল-নিমজ্জিত | ONAN | $75,000 | 60 | $1,314,000 | $1,389,000 |
| উচ্চ-দক্ষতা তেল | ONAF | $85,000 | 45 | $985,500 | $1,070,500 |
| শুষ্ক-টাইপ কাস্ট রেজিন | এএফ | $95,000 | 55 | $1,204,500 | $1,299,500 |
দONAF তেল-নিমজ্জিতমডেল অর্জন করেসর্বোত্তম খরচ-কর্মক্ষমতা অনুপাতসঙ্গে7-10% কম জীবনচক্র খরচ.
10. সারাংশ: ট্রান্সফরমার খরচ অপ্টিমাইজ করার মূল কৌশল
| অপ্টিমাইজেশান এলাকা | কৌশল | খরচের প্রভাব |
|---|---|---|
| ট্রান্সফরমার টাইপ | পরিবেশের সাথে মিল (তেল বনাম শুকনো) | ±20% |
| ক্ষমতা | 70-80% ব্যবহারের জন্য আকার | −10–15% |
| কর্মদক্ষতা | টায়ার 2 স্ট্যান্ডার্ড বেছে নিন | −20-30% আজীবন শক্তি খরচ |
| কুলিং সিস্টেম | লোড অনুমতি দিলে সরলীকরণ করুন | −5–10% |
| উপাদান নির্বাচন | অ্যালুমিনিয়াম বা হাইব্রিড ডিজাইন | −10–20% |
| আঞ্চলিক সোর্সিং | স্থানীয় উৎপাদন | −10–25% |
| আনুষাঙ্গিক | শুধুমাত্র প্রয়োজনীয় বৈশিষ্ট্য নির্বাচন করুন | −5–15% |
উপসংহার
যখনস্টেপ-ট্রান্সফরমারসাধারণত উচ্চ নিরোধক প্রয়োজনীয়তা, উন্নত ওয়াইন্ডিং ডিজাইন এবং উচ্চ ভোল্টেজ স্ট্রেস পরিচালনা করার প্রয়োজনের কারণে বেশি খরচ হয়,স্টেপ-ট্রান্সফরমারশিল্প ও বাণিজ্যিক বন্টন ব্যবস্থায় আরো লাভজনক এবং ব্যাপকভাবে ব্যবহৃত হতে থাকে। যাইহোক, খরচ একা পছন্দ নির্ধারণ করা উচিত নয়। প্রকল্পের স্পেসিফিকেশনগুলি-যেমন ইনস্টলেশনের অবস্থান, লোড প্রোফাইল, ভোল্টেজের অনুপাত, এবং দক্ষতার প্রয়োজনীয়তাগুলি-নির্বাচন প্রক্রিয়াকে গাইড করতে হবে৷
সেরা মান অর্জন করতে, ক্রেতাদের উচিতমোট মালিকানা খরচ তুলনাশুধুমাত্র প্রাথমিক মূল্যের উপর ফোকাস না করে দক্ষতার ক্ষতি, রক্ষণাবেক্ষণ এবং প্রত্যাশিত জীবনকাল সহ। একটি নামী নির্মাতার সাথে অংশীদারিত্ব নিশ্চিত করে যে উভয় ধাপ-উপর এবং ধাপে-উভয় ট্রান্সফরমার প্রযুক্তিগত মান পূরণ করে এবং তাদের পরিষেবা জীবন জুড়ে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
